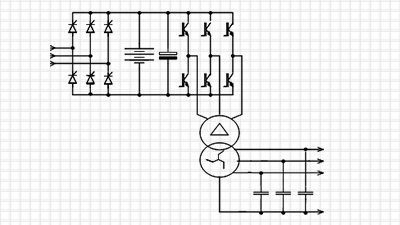

相控整流+交流升壓變壓器

物理架構為固定功率一體機，塔式安裝。由可控硅整流器、IGBT逆變器以及交流升壓變壓器組成，也就是我們談到的工頻機。UPS體積大、重量沉。效率低，輸入的性能參數也不理想。

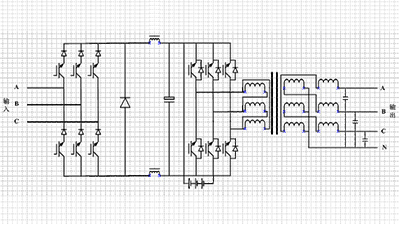

PWM整流+交流升壓變壓器

物理架構為固定功率一體機，塔式安裝。由IGBT整流器、IGBT逆變器以及交流升壓變壓器組成，也就是我們談到的過渡機。UPS體積大、重量沉。輸入性能參數良好，效率低。

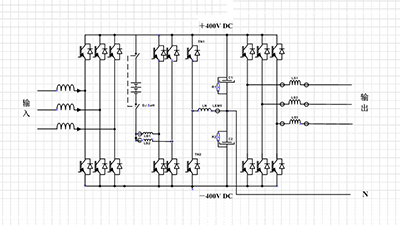

PWM整流+DC直流升壓

物理架構為固定功率一體機，模塊化、類模塊化、機架式或者塔式安裝。由IGBT整流器、IGBT直流升壓、IGBT逆變器以及可選配的1:1變壓器組成，也就是通常意義上的高頻機。UPS體積小、重量輕。輸入輸出性能參數良好，效率較高。
